Одинарный пакер

Мы поставляем полный спектр надувных одинарных пакеров девяти различных диаметров от 28 мм до 170 мм производства завода Geopro (Бельгия). Эти пакеры используются в основном для закачивания цементного или иного раствора, проведения испытаний на проницаемость. Пакер используется многократно. Под заказ возможна поставка пакеров большего и меньшего диаметра.

SL741421 poster02

В наличии на складе в Москве есть одинарные пакеры диаметрами:

Номинальный диаметр пакера мм Длина надувного элемента мм
28 мм 300
42 мм 300
1 000
56 мм 500
1 000
72 мм 500
1 000
85 мм 500
102 мм 1 000



single packer (2)single packer (1)single packer (3)

Основные компоненты пакеров включают:

  • Верхний закрепленный наконечник (FE) с одним или двумя впускными отверстиями и одним адаптером
  • Центральная трубка (CP) из нержавеющей стали
  • Расширяемый элемент (S), со стальными фитингами с обеих сторон
  • Скользящий наконечник (SE) с маслосъемным кольцом (при диаметре до 102 мм)

Все пакеры Geopro укомплектованы адаптерами для надувания IA (с быстроразъемным соединением). На заказ также изготавливаются модели с соединением с врезным кольцом.

Длина (L) oспускаемого надувного элемента зависит от требований конкретной области применения.

Стандартные длины:

  • L : 300 мм для пакеров диаметром 28, 30 и 42 мм.
  • L : 500 мм и 1000 мм для пакеров диаметром 28, 30, 42, 56, 72, 85 и 102 мм.
  • L : 1000 мм для пакеров диаметром 130 и 170 мм.

Основные характеристики и типоразмеры одинарных и сдвоенных пакеров

Нажмите на таблицу для увеличения.

Packer-05



Рабочее давление пакера относительно диаметра скважины:

На графике ниже можно подобрать нужный диаметр пакера относительно диаметра скважины.
Нажмите на график для увеличения.

Packer diameter

ВАЖНО: не рекомендуется раздувать пакеры до их максимального расширения, указанного на графике ниже.

Возможно производство и поставка на заказ пакеров индивидуальных размеров.

Видео обзор одинарных пакеров диаметром 28 и 42 мм:

Фото одинарных пакеров.

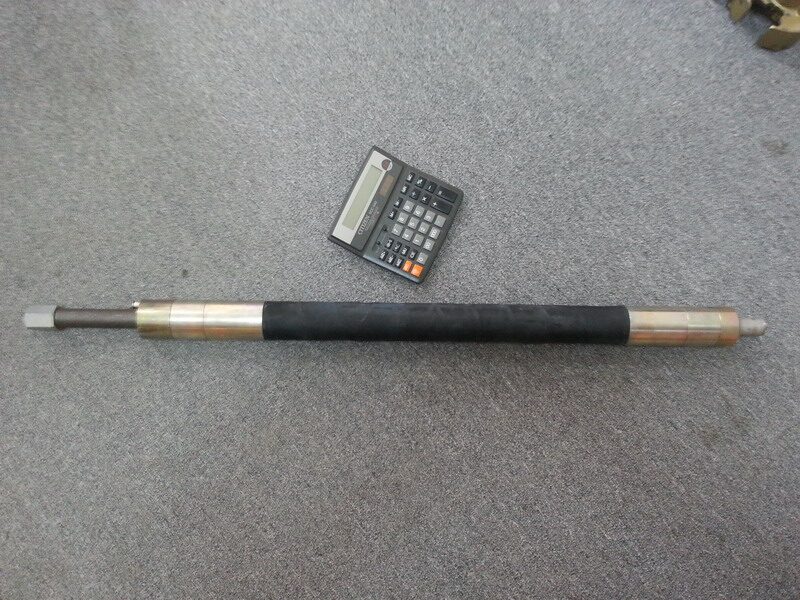

56х500 мм:

20120830_110414 20120830_110405

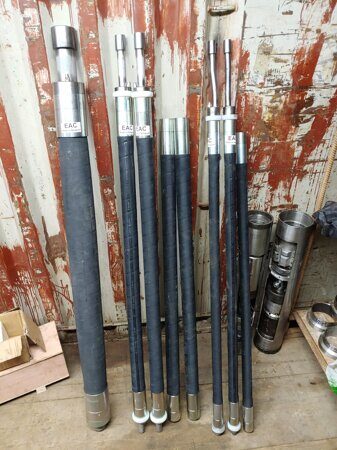

Пакеры 42х1000, 56х1000 102х1000 мм с защитными кольцами для использования в горизонтальных и наклонных скважинах:

20200206_163003  20200206_163013_HDR

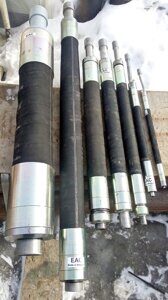

Пакеры диаметрами: 28, 42, 56, 72, 85, 102, 170 мм:

пакеры 28, 42, 56, 72, 85, 102, 170

Краткий обзор пакеров Geopro в рабочей обстановке:

Тестовое раздувание пакеров Geopro низким давлением в рабочей обстановке:



Для проведения долгосрочного мониторинга в скважинах и применения в гидрологии Geopro изготавливает пакеры полностью из нержавеющей стали. Данные пакеры не ржавеют в скважинах и могут быть размещены там на продолжительный срок. Данные пакеры комплектуются под нужды заказчика и поставляются под заказ.

Усиленные пакеры для повышенных давлений

В случае, если требуется работа с повышенным давлением нагнетания, мы можем предложить усиленные модели пакеров. Они позволяют выдерживать более высокое давление, чем стандартные пакеры. Кривые расширения надувных элементов усиленных пакеров:

Усиленные пакеры Geopro 44 и 56 мм

Возможны и иные диаметры надувных элементов.
