Пакер тросовой с клапанами

Предлагаем к поставке надувные пакеры Geopro (Бельгия) со встроенными клапанами и надувными элементами Bimbar

Профессиональное оборудование для гидрогеологических исследований в скважинах стандартов NQ, HQ, PQ и SQ.

ОБЛАСТИ ПРИМЕНЕНИЯ:
• Опытные фильтрационные работы (ОФР);
• Испытания на проницаемость пород и тесты по методу Люжона;
• Изоляция интервалов при закачке и откачке воды.

В НАЛИЧИИ НА СКЛАДЕ В МОСКВЕ:
Пакеры HQ и PQ модификаций и полный комплект запасных частей. Отгрузка в день оплаты.

НУЖНА КОНСУЛЬТАЦИЯ ИЛИ РАСЧЁТ?
Свяжитесь с нами — подберём конфигурацию под параметры вашей скважины и бурового инструмента.

ПРОВЕДЕНИЕ ОФР РАБОТ В СКВАЖИНЕ НА ГЛУБИНАХ ДО 1500 МЕТРОВ И БОЛЕЕ:

ОБЩЕЕ ОПИСАНИЕ

Пакерная система бельгйского завода Geopro со встроенными клапанами обеспечивает раскрытие манжеты и гидротестирование пород через внутренний канал бурильной колонны. Использование единого ствола для бурения, накачки пакера и закачки воды исключает необходимость в отдельном рукаве, что сокращает время подготовки к испытаниям и упрощает комплектацию скважины. После завершения теста на проницаемость извлечение обсадной колонны не требуется — бурение можно сразу продолжить до следующего испытательного интервала.

Пакерная система со встроенными клапанами (Geopro, Бельгия)

Параметр	Значение
Глубина установки	до 1000+ метров
Рабочая температура	до +65 °C
Совместимость	NQ / HQ / PQ / SQ
Среда эксплуатации	пресная вода, слабощелочные/слабокислые растворы
Принцип раздува	тем же насосом, что и тестирование (без дополнительного оборудования)

Ключевые преимущества:

Экономия времени: не требуется отдельный насос для раздува — используется тот же агрегат, что и для закачки при тесте на проницаемость.
Глубинное применение: надёжная работа на глубинах свыше 1000 метров.
Универсальность: модификации под все основные стандарты буровых труб (NQ, HQ, PQ, SQ).
Термостойкость: стабильная работа при температурах до +65 °C.
Химическая стойкость: элементы пакера устойчивы к некоторым агрессивным средам.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ С ПАКЕРОМ

ЭТАП 1: ПОДГОТОВКА НА ПОВЕРХНОСТИ

Шаг	Действие	Примечание
1.1	Взведение клапанов: • Нижний клапан взводится прилагаемым ключом; • Верхний клапан взводится проворачиванием половин пакера относительно друг друга.	Убедиться, что оба клапана зафиксированы в рабочем положении.
1.2	Поверхностное тестирование: Провести контрольное раздувание манжеты пакера с обязательно надетой калибровочной трубой (внутренний диаметр трубы = диаметр скважины).	⚠️ Важно: Калибровочная труба предотвращает перераздувание и повреждение манжеты.
1.3	Проверка результатов: При успешном прохождении теста (герметичность, равномерное раздувание, срабатывание клапанов) пакер готов к спуску в скважину.	При выявлении неисправностей — устранить до начала скважинных работ.

ЭТАП 2: РАБОТА В СКВАЖИНЕ

Шаг	Действие	Примечание
2.1	Спуск пакера: В колонну бурильных труб (NQ/HQ/PQ/SQ) опускается заранее взведённый пакер. Пакер устанавливается на заданную глубину; надувная манжета выходит из кольцевой коронки в необсаженную часть скважины.	Контролировать глубину посадки по меткам на трубах.
2.2	Закачка воды: В бурильную колонну подаётся вода для проведения гидротеста. Нижний клапан пакера на момент начала закачки — закрыт.	Давление подачи регулируется согласно программе испытаний.
2.3	Раздувание манжеты: Вода заполняет полость пакера и раздувает манжету до рабочего давления 25–35 бар (точное значение регулируется).	Манжета должна раздуться равномерно, без волн и перекосов.
2.4	Автоматическое открытие нижнего клапана: По достижении заданного давления нижний клапан автоматически открывается и остаётся открытым. Вода проходит сквозь пакер в зону исследования.	Клапан не требует ручного управления — срабатывает по давлению.
2.5	Проведение испытаний: Закачка воды продолжается согласно программе: фиксируются параметры проницаемости, давления, расхода.	Все данные заносятся в протокол испытаний.
2.6	Завершение закачки: После окончания программы подача воды в колонну прекращается.	—
2.7	Сдувание пакера: Для сдувания манжеты бурильная колонна проворачивается на 1-й скорости по часовой стрелке на 3–6 оборотов (не более!). Срабатывает верхний клапан сдувания, вода из манжеты выходит через нижний клапан.	⚠️ Важно: Превышение количества оборотов может повредить механизм клапана.
2.8	Подъём пакера: После полного сдувания манжеты пакер извлекается на поверхность тросом (овершотом).	Убедиться, что манжета полностью сдулась перед подъёмом.

ЭТАП 3: ОБСЛУЖИВАНИЕ НА ПОВЕРХНОСТИ

Шаг	Действие	Примечание
3.1	Промывка и очистка: Пакер промывается от шлама и загрязнений, проводится визуальный осмотр манжеты и корпуса на предмет повреждений.	При выявлении износа — заменить расходные элементы перед следующим спуском.
3.2	Подготовка к повторному использованию: Пакер взводится заново (п. 1.1) и готов к следующему циклу испытаний.	Хранить пакер в защищённом от УФ-излучения месте.

МЕРЫ БЕЗОПАСНОСТИ И РЕКОМЕНДАЦИИ

Правило	Обоснование
Не превышать 6 оборотов при сдувании	Риск повреждения механизма верхнего клапана
Всегда использовать калибровочную трубу при тесте на поверхности	Предотвращение разрыва манжеты от перераздувания
Контролировать давление раздувания (25–35 бар)	Оптимальный диапазон для герметичности без перегрузки элементов
Не поднимать пакер с надутной манжетой	Риск заклинивания в скважине и повреждения оборудования
Регулярно осматривать манжету на предмет порезов и износа	Своевременная замена предотвращает аварии в скважине

ЧЕК-ЛИСТ ПЕРЕД КАЖДЫМ СПУСКОМ

Оба клапана взведены и зафиксированы
Манжета визуально цела, без порезов и трещин
Все уплотнения целы и без повреждений
На кольцо №1 установлено уплотнение №2
Давление раздувания (срабатывание открытия нижнего клапана) установлено гайкой №35 в требуемом диапазоне, например 33–35 бар
Инструмент для взведения/сдувания находится под рукой
Протокол испытаний подготовлен

Примечание: Данный регламент является типовым. При работе в специфических геологических условиях или с модифицированными комплектациями пакера следуйте указаниям производителя Geopro и утверждённому ППР.

ВИДЕО ТЕСТОВОГО РАЗДУВАНИЯ ПАКЕРА НА ПОВЕРХНОСТИ:

КРИВЫЕ РАСШИРЕНИЯ ПАКЕРОВ:

Графики ниже помогут подобрать оптимальный диаметр пакера под параметры вашей скважины. Как читать график:

• Ось X (горизонтальная): Внутренний диаметр скважины в мм
• Ось Y (вертикальная): Максимальное давление раздува пакера в бар для воды

Нажмите на графики для их увеличения.

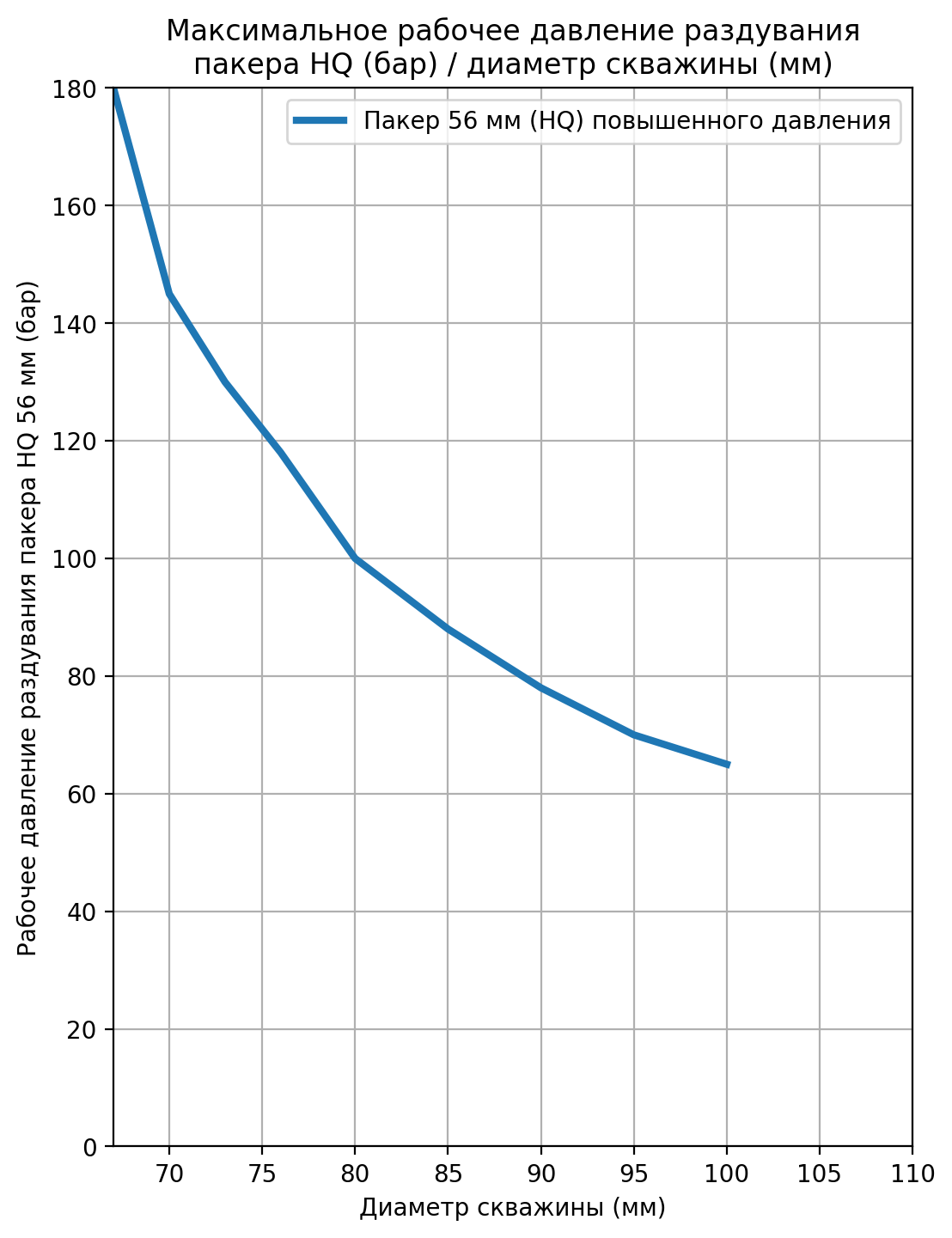

HQ пакер с манжетой повышенного давления:

PQ пакер с манжетой стандартного давления:

Важное предупреждение по эксплуатации

Не рекомендуется раздувать пакер до предельных значений, указанных на графиках. Для обеспечения запаса прочности и предотвращения преждевременного износа манжеты используйте рабочий диапазон примерно до 80% от максимального давления.

ДОКУМЕНТАЦИЯ:

На странице «Документы» вы сможете скачать подробную информацию о пакере, инструкцию по эксплуатации, а также каталожные номера запасных частей в формате PDF.

КОМПЛЕКТАЦИИ И ОПЦИИ

Стандартная комплектация пакера включает в себя позиции с №1 по №36 включительно (исключая №3)

Фотографии пакера HQ в стандартной комплектации:

Дополнительные предлагаемые опции к пакеру:

Полный сервисный набор уплотнений:

Кольца № 2, 5, 9, 11, 14, 15, 17, 21, 23, 25
1 шт. шайба №26
1 шт. стопорное кольцо №27
2 шт. штырей (№ 12)
1 шт. гайка (№ 35)
1 шт. инструмента для сброса (№ 36)

Камера стальная для установки беспроводного регистрирующего датчика снизу пакера (под нижним клапаном). Внутренний диаметр 34 мм, внутренняя длина 250 мм:

Сменные надувные элементы Bimbar повышенного давления (HQ до 65 бар):

Клапан верхний в сборе (позиции с №11 по №17)

Переходник резьбовой на 1/2" для проведения поверхностных испытаний пакера - подключение пакера к насосу:

Нижний клапан в сборе:

Уплотнительные, кольца, диафрагмы, трубы, кольца и иные части:

ПРАКТИЧЕСКОЕ ИСПОЛЬЗОВАНИЕ

Пакерная система Geopro (Бельгия) со встроенными клапанами успешно эксплуатируется с 2019 года по лето 2026-го. Первый масштабный проект реализован в Норильске (2019 г.): пакер HQ отработал на глубине 1000 м, обеспечив испытания с шагом 100 м в сложных условиях. В 2022–2026 гг. география применения расширилась на объекты в России и СНГ (глубины до 1500 м, стандарты HQ/PQ). Оборудование многократно использовалось для тестов по методу Люжона, изоляции интервалов и закачки/откачки воды.

Пользователи отмечают высокую надёжность, стабильную работу клапанов при циклических нагрузках и простоту обслуживания силами буровой бригады прямо на объекте. Ключевое преимущество — соотношение цены и качества: пакеры Geopro заметно превосходят аналоги, предлагая существенно более высокий ресурс работы при оптимальной стоимости. Наличие на складе в Москве гарантирует оперативную поставку оборудования и запчастей даже в удалённые регионы.

СКЛАДСКАЯ ПРОГРАММА В МОСКВЕ

Для оперативного старта работ мы держим на складе в Москве полный ассортимент оборудования и расходных материалов. Никаких ожиданий поставки — отгрузка в день оплаты.

В наличии:

Пакеры HQ и PQ — в полной заводской комплектации, готовые к спуску.
Сменные пакерные элементы BIMBAR (манжеты) — для быстрой замены в полевых условиях.
Ремкомплекты (ЗИП) — наборы уплотнений для пакеров HQ и PQ.
Клапанные узлы — верхние и нижние клапаны в сборе.
Расходные материалы — уплотнительные кольца, манжеты и прочие комплектующие.

ТЕХНОЛОГИЧЕСКИЕ ПРЕИМУЩЕСТВА ПАКЕРОВ GEOPRO

1. Технология внутренней запрессовки (без риска разрыва) В дешевых аналогах часто используется внешний обжим (по типу шлангов РВД), который со временем ослабевает, позволяя резине «выдавливаться» под давлением.

🔹 Наше решение: Резиновый элемент запрессовывается внутрь усиленного стального корпуса. Это создает монолитный узел, выдерживающий высокое давление без риска разгерметизации или срыва манжеты.

2. Идеальная геометрия раздува (без «волн» и пузырей) Неравномерное раздувание у аналогов создает слабые места и риск заклинивания в скважине.

🔹 Наше решение: Благодаря специальной конструкции каркаса, пакер Geopro раздувается симметрично на 100%. Манжета плотно и равномерно прилегает к стенке скважины по всей длине, обеспечивая надежную изоляцию интервала.

3. Усиленные материалы для высокого давления Для работы в сложных условиях мы используем материалы с повышенным запасом прочности.

🔹 Наше решение: В элементах с повышенным давлением раздува применяется утолщенный слой резины, усиленный стальной корд и стальной конец увеличенной толщины. Это делает пакер предсказуемым, долговечным и безопасным.

СПЕЦПРЕДЛОЖЕНИЕ: КОМПЛЕКСНОЕ РЕШЕНИЕ

Приобретайте оборудование и ПО для интерпретации данных в комплексе — это выгоднее!

При совместной покупке гидрогеологического пакера и лицензии на программу ANSDIMAT (для интерпретации опытно-фильтрационных работ) действуют специальные условия:

🔹 Скидка на пакерную продукцию.
🔹 Льготная стоимость лицензии на программное обеспечение.

Это готовое решение «под ключ» для проведения и обработки гидрогеологических исследований.

Подробности и условия специального предложения на этой странице.

ДРУГИЕ МОДИФИКАЦИИ ПАКЕРОВ

Подберем оборудование под задачи вашей скважины. Ознакомьтесь с альтернативными решениями:

Пакер для скважин малой глубины
Оптимизированная модификация тросового пакера для тестов на проницаемость в неглубоких выработках. Отличается упрощенной конструкцией и быстрым развертыванием.

Пакер с выделенной линией раздува
Модификация, в которой раздув осуществляется через отдельный канал внутри колонковых труб (а не через основной ствол). Это позволяет подавать воду на тестирование и раздувать пакер независимо друг от друга.
