HVS 2 серия (5000 кг)

Малогабаритная буровая установка серии HVS 2 производства JaNo (Чехия) предназначена для устройства свай, анкеров, бурения на воду, колонкового бурения в строительстве или геологоразведке. Также идеальна для работ в стеснённых условиях.

Возможная кинематика бурового станка:

    • Подъём мачты в положение бурения
    • Сдвиг мачты к оси бурения
    • Поворот мачты
    • Сдвиг кинематики относительно рамы
    • Расширение-сужение гусеничной базы

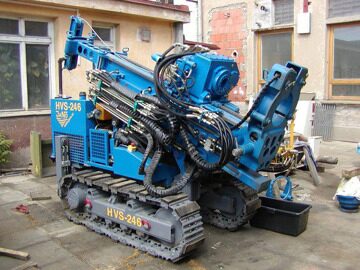

Модель с дизельной силовой станцией на борту:

 P 02

P1010049 P 15 P 03-500 083

DSC00539 DSC00535 P 03-500 118



Малогабаритная буровая установка с дизельной силовой станцией на прицепе (для стеснённых условий работы):



VP1010007 P 03-500 184

 P6097392

Вес буровой установки:

  • Вес с базовым оснащением 5000 кг.



Буровая установка HVS-397.
Спроектирована и произведена под индивидуальный заказ.
Характерна тем, что состоит из гусеничного шасси от буровой установки 2-ой серии и анкерной кинематики мачты  от буровой установки 3-ей серии.
JaNo HVS 397 - 11 JaNo HVS 397 - 12 JaNo-HVS-397_2
JaNo HVS 397 - 10 Jano-HVS-397-6
JaNo-HVS-397_1 Partner mb jet system (6)



Основные компоненты стандартной буровой установки 2-ой серии:

ПРИВОД

Дизельный двигатель HVS 246 Hatz

 46 kw
Электоромотор HVS 236 36 kw

Дизельный двигатель HVS 254/278

 54 kw / 78 kw
ГУСЕНИЦЫ

Усилие на гусеницы

 6 kNm
Скорость максимальная 3 км/ч
Удельное давление на грунт 7 N/см2
ГИДРОСИСТЕМА
Регулируемый поршневой насос 0-120 l/min
Давление гидросистемы 240 bar
Шестерёночный насос 24 l/min
Давление гидросистемы 220 bar
Ёмкость гидравлического бака 250 l
ЭЛЕКТРОСИСТЕМА
Аккумулятор

12V 88Ah VARTA SILVER,
с серебряной технологией.
Ток запуска до 850 А
Генератор 14V 55A BOSCH
Стартер 12V BOSCH
Электросистема

Плавающая,
с возможностью сварки на станке























































Дополнительные опции:

МАЧТА(длина)
Длина буровой штанги  750 - 2500mm
Усилие нажима - регулируемое  0 - max. 37 kN
Усилие на извлечение  50 kN
Скорость подачи при бурении  0,2m/s
Быстрая подача  1 m/s
Быстрое извлечение  0,8 m/s
Ход гидроцилиндра спуска мачты  600 mm
Усилие гидроцилиндра спуска мачты  65 kN
ВРАЩАТЕЛЬ
2-скоростной, гидравлический переключатель  RH 750
1-скоростной  RH 900
3-скоростной, механический переключатель  RH 1000
2-скоростной, гидравлический переключатель  RH 1800
СТОЛ, одинарный
Диапазон работы  50 -219 mm
Усилие зажима  100 kN
СТОЛ, сдвоенный
Диапазон работы  50 - 219 mm
Усилие зажима  100 kN
Усилие раскурчивания  16 kNm
КАРЕТКА ВРАЩАТЕЛЯ
Фиксированная
Поворот вперёд
Поворот вбок
Сдвиг вбок, сдвиг вбок и поворот вперёд















































Оборудование по запросу:

    • Гидропатрон вращателя (чак)
    • Вертлюг
    • Гусёк на мачте
    • Лебёдка
    • Насос

Электро оснащение

Датчики критического состояния

Температура рабочих жидкостей,
Количество рабочих жидкостей,
Всасывания, и т. д.
Освещение

3 двойных прожектора,
1 одинарный в задней части,
Подсветка контрольной панели
Установка конвертера 12V DC / 230V AC Максимальная мощность 300-4000W.
Для буровых машин бурящих под углом, насосов
Устройство наклона мачты +/- 15о по осям X и Y  Автоматическая система установки
